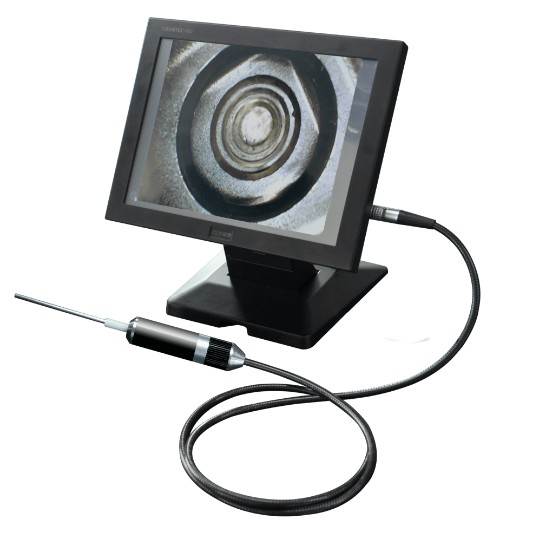

铸造专用内窥镜


      铸造专用内窥镜是针对铸造、机加工行业特点专门设计的一款适合在线检测的内窥镜,主要检查铸件及机加工检内部的腐蚀、沙孔、裂纹、毛刺、异物等。具有直接可视的特点,能够直接观测内孔、内腔、螺纹及焊缝等工艺是否加工合格。另可进行实时拍照和视频录制,为分析加工工艺、产品品质提供不可或缺的数据采集及认证对比分析。


工业内窥镜系统参数

手柄参数

外径

6mm

长度

300mm

镜头材质

钛合金

摄像头像素

450,000像素

景深

标配10mm-100mm

视场

标配120°

观测方向

前视

色温

6300K

白平衡

自动白平衡

手柄与工控机的距离

最长2

照度

1.5Lx

设备耐久性保护装置

主机与耐磨管连接用缓冲保护装置

主机参数

菜单语言选择

中文、英文、俄文等8国语言可选

显示屏尺寸

12.1 LCD

显示屏分辨率

1024*768

图像录像记录文件格式

JPEG/AVI

图片分辨率

640*480

对比度

400:1

芯片组

Intel®ATOM N2600 1.6GHz+NM10

内存

2GB DDR3

手动控制探头转动

存储

操作系统

Windows7

功耗

15W(待机状态)



25W(额定功率)

系统重量

3.5kg

电源

12V DC

抗震动

5-19Hz/1.0mm振幅

19-200Hz/1.0g加速度

抗冲击

10g加速度,11ms周期

IP防护等级

IP65(可选)

可靠性

MTBF50000hMTTR0.5h

工作温度

-10-50@5-85%RH.空气流动

工作湿度

95%@40℃,无凝露

存储温度

-20-60

材料

铝合金面板无风扇设计

尺寸

228mm(长)*226mm(宽)*60mm


常见问题指南:

故障

可能原因

措施

开机停留在系统启动中

客户端自启动快捷方式损坏

使用键盘鼠标,重新增加客户端快捷方式至Windows自动启动文件夹

无图像

设备启动失败

重新拔插手柄,并重启设备

图像卡死

手柄连接不可靠

重新拔插手柄,并重启设备


钨丝耐磨软管,可弯曲,多种直径,管材可选


显示器角度可调:液晶显示器可自行选择调节角度,方便各个视觉观察



高清图像显示:大屏幕直观检查铸件质量,降低误判率和漏检率

安全注意事项:

使用本产品时,请遵守以下内容:

1:禁止使用本仪器观察人体或动物体内,否则后果自负;

2:禁止在易爆、强电磁场、有可燃性气体场所使用或存放,否则可能会导致火灾或爆炸;

3:禁止被检测物在带电情况下作业,以免导致触电发生;

4:使用过程中切勿直接接触镜头末端,尤其要特别注意内窥镜在高温环境中使用后,此时接触末端可能会导致灼伤;

5:切勿近距离直视内窥镜镜头末端LED发出的强光光源,避免强光影响视力;

6:切勿用力过度弯曲、拉伸、扭曲、碾压电缆,否则可能导致电缆线断开而引起火灾或是触电事故;

7:长期使用本产品会使镜头的物镜产生污渍,导致画面模糊而影响数据采集,请在使用前用酒精或丙酮将物镜擦拭干净;

8:如在角度调整操作中感到有异常,停止当前的操作,并关机。然后与我公司联系;

9:保持插入管远离除水、盐水、机油和轻油以外的任何液体;

10:仪器用完后,请及时对仪器的插入管前端进行清洁,防止被腐蚀。
