技术优势:
1、灵活控制——探头采用电磁摇杆控制结构,可360°任意弯曲转向,弯曲角度高达180°
2、超清工业触摸屏——8英寸大屏、Windows操作界面,1024*768分辨率成像显示,画质细腻
3、不同管径可选——6mm,4mm可选管径,覆盖更多应用场所。
4、耐磨、防腐蚀——插入管采用四层钨丝编织
5、产品方便操作携带——产品可提,可挂,可支撑,完全适用不同工况需求。
6、高亮度——五级亮度可调,照度高达20000LUX
7、插入管与主机连接处增加软胶缓冲,不易折断
8、屏幕顶部人性化遮光设计,太阳光下也能正常观看屏幕
9、USB、大容量SD卡、VGA输入,便于多人共享分析
10、视频/音频/拍照功能,记录全方位
技术参数:
系统
|
产品尺寸
|
246*321*123
|
重量
|
2.3KG
|
显示屏
|
8''IPS工业高清触摸液晶屏,分辨率1024*768
|
操作杆控制
|
电动摇杆 360°全方位镜头导向
|
探头复位
|
自动复位
|
方向微调
|
可微调导向方向
|
功能
|
拍照、录像、亮度调节、锁定微调、菜单、图片放大缩小、画面定格、画面翻转
|
内存
|
32G 高速SD卡
|
数据端口
|
SD卡接口、VGA视频信号接口、充电接口、USB接口
|
电池
|
18650电池4节(可更换)
|
待机时间
|
3h
|
操作方式
|
手持便携
|
亮度调节
|
5级亮度调节
|
组合形式
|
主机+控制器分离式组合方式
|
前端视频探头
|
探头尺寸
|
4.0mm±0.1mm
|
6.0mm±0.1mm
|
工作长度
|
0~2米
|
0~3米
|
插入管材料
|
涂塑/钨丝耐磨管(防爆等级)
|
镜头转向
|
360°电动任意向
|
弯曲角度
|
180±10°
|
160±10°
|
180±10°
|
160±10°
|
160±10°
|
160±10°
|
有效像素
|
直视100万
|
景深(mm)
|
7~100mm
|
7~100mm
|
20~70mm
50mm~+∞
|
20~70mm
50mm~+∞
|
视角
|
100°
|
90°
|
60°
|
LED灯
|
6pcs0402
|
6颗高亮LED,≥20000lux
|
4颗高亮LED,≥12000lux
|
软件
|
操作系统
|
实时多任务操作系统
|
用户界面
|
触摸屏操作菜单
|
文件管理
|
支持图片/视频播放、删除、格式化、命名
|
图像控制
|
缩放、回放
|
图片格式
|
JPEG/JPG/PNG(记录日期和时间)
|
视频格式
|
AVI(记录日期和时间)
|
语言
|
英语/中文
|
软件升级
|
可通过接口升级
|
操作环境
|
主机系统
工作温度
|
温度-10~50°
|
视频探头
工作温度
|
温度-20~70°
|
相对湿度
|
高达90%,无冷凝
|
防水
|
主机IP54/视频探头IP67
|
应用领域:
一、航空航天工业
用于飞机涡轮、叶片、发动机、焊缝表面、导管表面、燃烧腔体内部的定期检查或机 体
的检查,以及火箭发动机的研究开发、制造。
|
|
|
己损坏的飞机发动机叶片
|
二、电力生产、建设单位
用于风力电厂、水力发电厂、火力电厂以及电力建设单位,对涡轮机、管道、冷凝器
管、 泵、锅炉、热交换器等的重要设备,进行缺陷探测和状态监测。
|
|
|

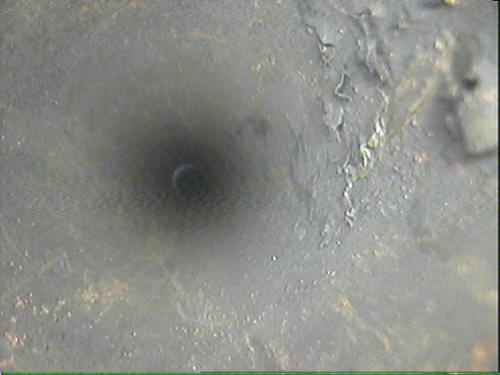

由上图可以很明显的看到通过工业内窥
镜检测可以看到管子内部存在着起皮现象
|
|
通过内窥镜我们可以看到管子内部己经被腐蚀了
|
三、石油、化工、压力容器行业
用于检测石油精炼厂的储存罐、热交换器、球罐车,化工行业的管道设施,特检所及压力容
器生产单位的容器、钢瓶、管路等内部缺陷探测检查。
四、铁路、船舶、建筑工程、研究单位
铁路/船舶:用于电力机车、空调系统、涡轮、加热器、柴油机、锅炉火焰等检查。
建筑工程: 用于检查钢管的锈蚀及污垢、墙壁等内部诊断、钢筋生锈的状况、支撑轴、桥
梁 接头的裂纹等,还可用于隧道内侧的空洞、建筑模型的观察;自来水排水管的锈蚀和堵塞的诊
断。
研究单位:用于研究机构的观察、科研、实验室、考古等。
|
|
|
用于齿轮箱检测
|
|
通过内窥镜看到的齿轮箱内部情况
|
五、国防与军事安全、安检
用于检查机械齿轮零件磨损、松动、漏油、炮管内部情况,此外,在日常维护,安全、海关
检查、搜救、生命探测中也得到了应用。
|
